3. Inbetriebnahme

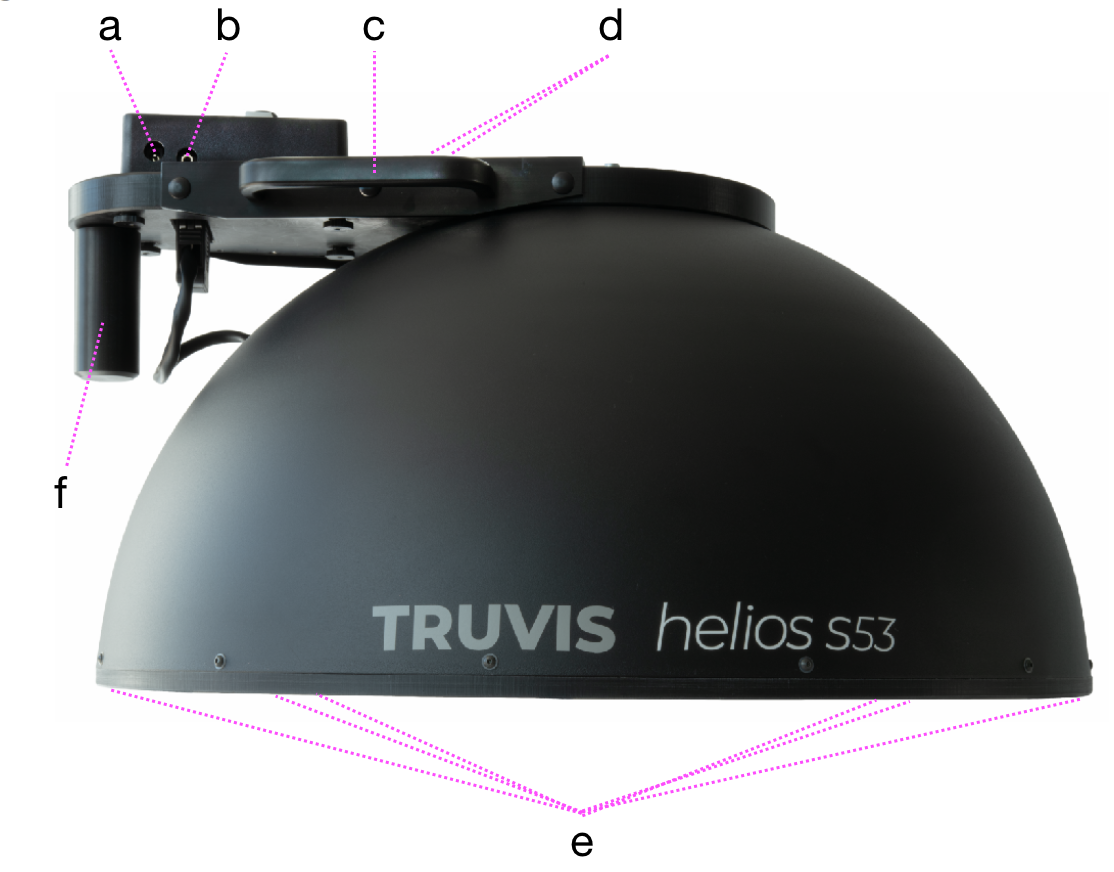

Abbildung 0

3.1 Aus- und einpacken des Beleuchtungsdoms

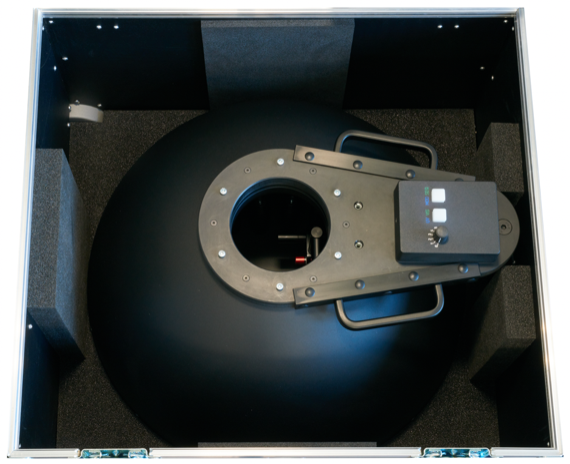

Öffnen Sie die Transportbox und entfernen Sie die Transportsicherung in dem Sie die beiden integrierten Schrauben lösen. Fassen Sie nicht durch die Öffnung in den Beleuchtungsdom hinein sondern heben Sie den Beleuchtungsdom an den Haltegriffen [1c] senkrecht aus der Transportbox. Die Zubehörteile [2-5] sind am Boden der Transportbox verschraubt.

Hinweis

Achten Sie beim verpacken des Beleuchtungsdoms darauf, dass diese fest verschraubt und so angeordnet sind wie in Abbildung 3 gezeigt (Kamerahalterung komplett eingefahren, Position Feststellhebel der Stativhalterung). Ansonsten können diese den Beleuchtungsdom beschädigen!

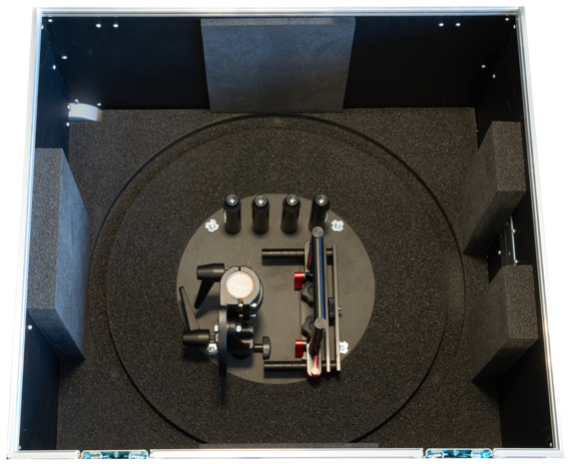

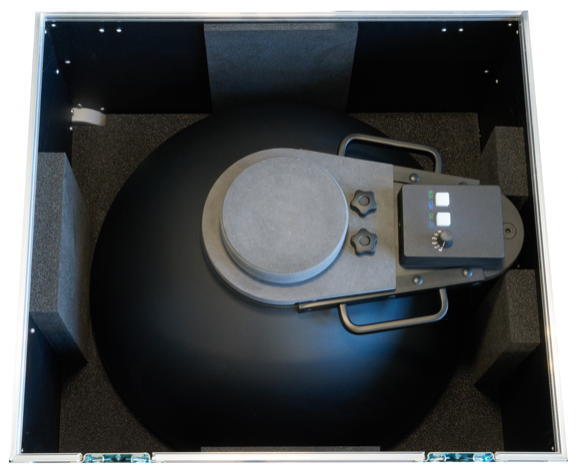

Abbildung 1 Abbildung 2 Abbildung 3
Abbildung 1 Abbildung 2 Abbildung 3

3.2 Aufstellen des Beleuchtungsdoms

Der Beleuchtungsdom kann ohne Standbeine, mit den Standbeinen oder einem Stativ verwendet werden.

3.2.1 Standbeine

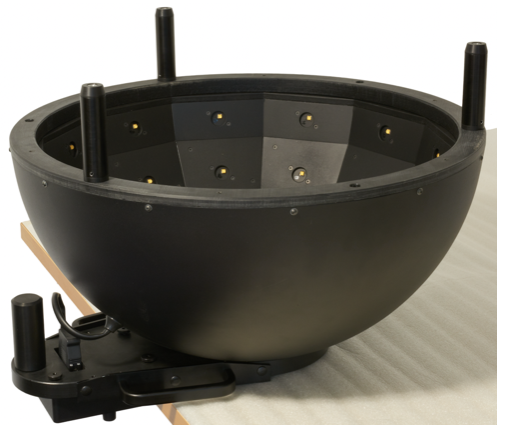

Legen Sie den Beleuchtungsdom, wie in Abbildung 4 gezeigt auf eine weiche, rutschfeste Unterlage an eine Tischkante. Achten Sie darauf, dass Sie den Beleuchtungsdom so nah wie möglich an die Tischkante schieben. Befestigen Sie nun mindestens drei Standbeine [3] an den dafür vorgesehenen Schraubgewinden [1e] (Abbildung 5) und stellen Sie den Beleuchtungsdom aufrecht auf eine stabile, waagrechte Unterlage (Abbildung 6). Achten Sie dabei auf einen stabilen, rutschfesten Stand des Beleuchtungsdoms und justieren Sie gegebenenfalls die Höhe der Standbeine durch drehen an den Standbeinen oder Standbeinfüssen [4] so, dass dieser waagrecht steht.

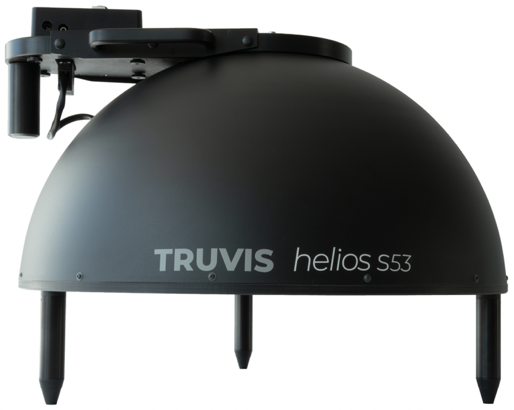

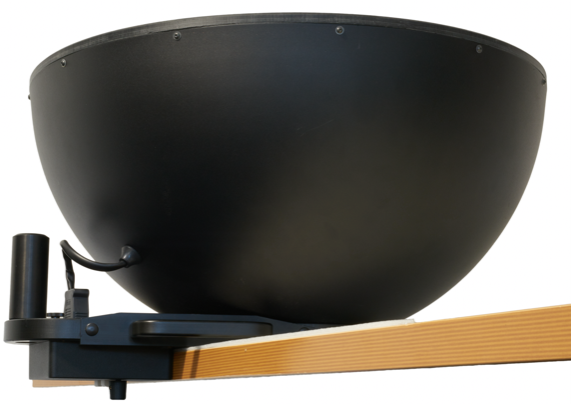

Abbildung 4 Abbildung 5 Abbildung 6
Abbildung 4 Abbildung 5 Abbildung 6

3.2.2 Stativ

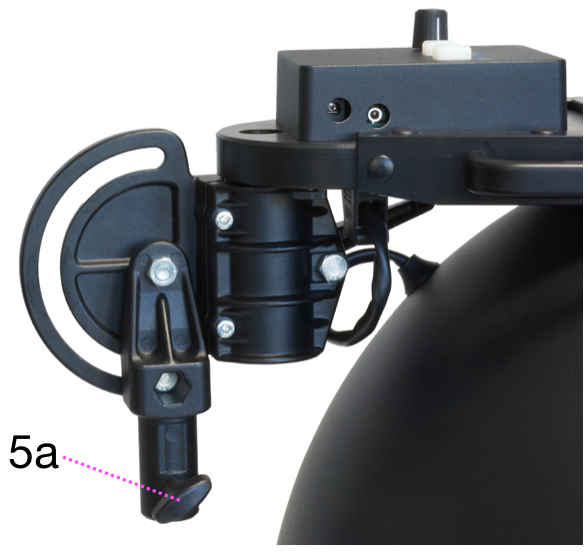

Befestigen Sie den mitgelieferten Stativadapter [5] an der Stativhalterung [1f] des Beleuchtungsdoms (Abbildung 7). Heben Sie den Beleuchtungsdom an den Haltegriffen auf ein Stativ und ziehen Sie die Halterungsschraube [5a] am Stativadapter fest. Achten Sie auch auf einen stabilen Stand des Stativs und sichern Sie es ausreichend gegen Umfallen!

Abbildung 7
Abbildung 7

Hinweis

Stellen Sie den Beleuchtungsdom so auf, dass das Netzteilkabel gut zugänglich ist und jederzeit vom Beleuchtungsdom entfernt werden kann.

3.3 Befestigen des Diffusors

Falls Sie vorhaben den von Truvis optional erhältlichen Diffusor [11] zu verwenden, legen Sie den Beleuchtungsdom zuerst an eine Tischkante wie in 3.2.1 beschrieben. Legen Sie den Diffusor in den Beleuchtungsdom und befestigen Sie diesen im Falle der Verwendung der Standbeine zwischen den Standbeinen und der Unterkante des Beleuchtungsdoms (Abbildung 8).

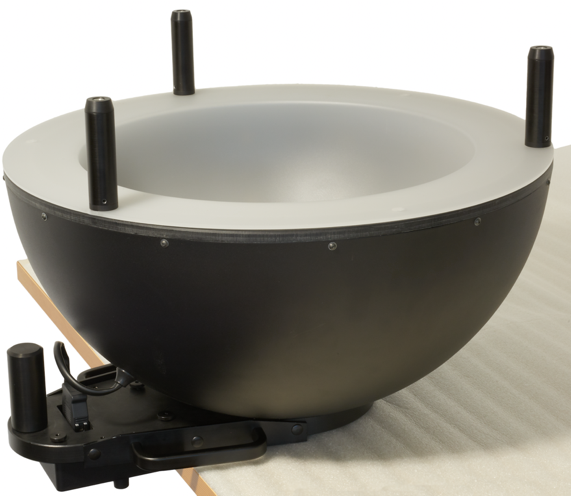

Abbildung 8
Abbildung 8

Falls Sie den Beleuchtungsdom auf einem Stativ verwenden, befestigen Sie den Diffusor mit den mitgelieferten Diffusorschrauben [12] an der Unterkante des Beleuchtungsdoms.

3.4 Befestigen der Kamera

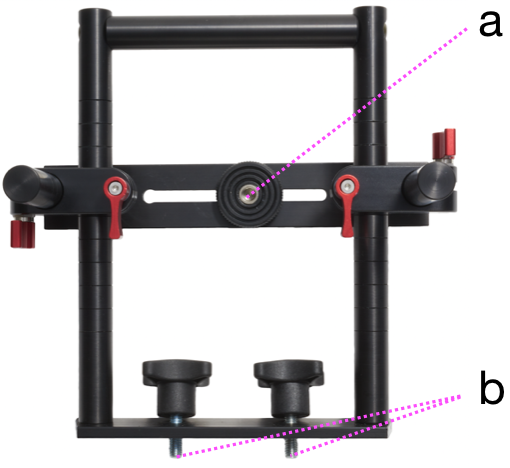

Abbildung 8a

Befestigen Sie die mitgelieferte Kamerahalterung [2] mit den integrierten Befestigungsschrauben [2b] an den dafür vorgesehenen Schraubgewinden [1d]. Befestigen Sie anschliessend die Kamera mit der integrierten Schraube [2a] an der Kamerahalterung. Justieren Sie die Position der Kamera so, dass sich das Objektiv in der Mitte des Lochs befindet und bündig ist mit der Innenkante des Beleuchtungsdoms.

Hinweis

Die Position der Kamera kann bis zu einem gewissen Grad von der oben beschriebenen optimalen Position abweichen. Dies kann aber zu nicht optimalen Ergebnissen bei der Berechnung der RTI-Bilder in der Authentica Creator Software führen.

3.5 Anschliessen der Kamera

Falls ihre Kamera über keinen PC-Sync-Kabelanschluss verfügt, befestigen Sie einen Blitzschuhadapter mit PC-Sync-Anschluss auf dem Blitzschuh der Kamera. Verbinden Sie nun die PC-Sync-Anschlüsse am Blitzschuhadapter oder der Kamera und dem Beleuchtungsdom [1b] mit dem mitgelieferten PC-Sync-Kabel [8]. Falls sie vorhaben die Kamera über ein Aufnahmeprogramm zu anzusteuern, schliessen Sie die Kamera auch an ihren Computer an.

3.6 Befestigen der Lichtschutzmaentel

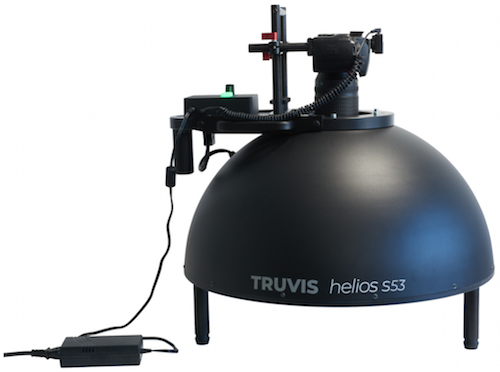

Befestigen Sie den grossen Lichtschutzmantel [6] indem Sie ihn über den Beleuchtungsdom stülpen und den integrierten Gummizug festziehen. Befestigen Sie den kleinen Lichtschutzmantel [7] indem Sie ihn über das Objektiv der Kamera stülpen und den integrierten Gummizug festziehen. Achten Sie darauf, dass die Lichtschutzmäntel gut schliessen und kein Umgebungslicht eindringt (Abbildung 10).

3.7 Netzbetrieb

Verbinden Sie das Netzteil [10] mit der Netzteilbuchse [1a] am Beleuchtungsdom. Achten Sie darauf, den Beleuchtungsdom so aufzustellen, dass die Netzteilbuchse gut zugänglich ist und Sie das Netzteilkabel jederzeit vom Beleuchtungsdom trennen können. Schliessen Sie dann das Netzteil mit dem zugehörigen Netzkabel [9] am Stromnetz an. Die Hintergrundbeleuchtung der MOD/SEQ-Taste leuchtet kontinuierlich in grüner Farbe auf und die der UV/VIS-Taste blinkt grün. Um den Beleuchtungsdom wieder auszuschalten, trennen Sie das Netzteil vom Beleuchtungsdom.

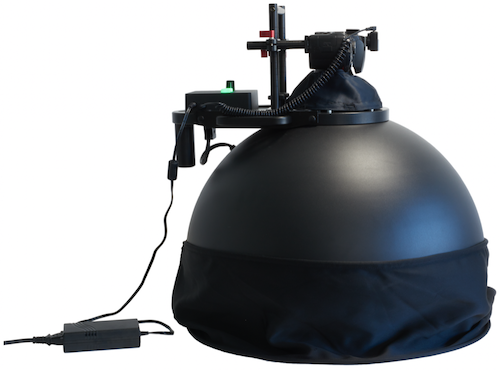

Abbildung 9 Abbildung 10
Abbildung 9 Abbildung 10
