4. Bedienungselemente

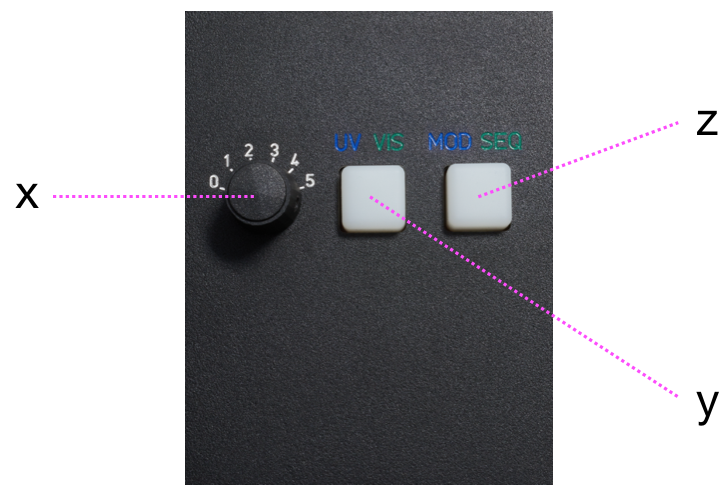

Der Beleuchtungsdom verfügt über drei Bedienungselemente: den Intensitätsregler [x], die UV/VIS-Taste [y] sowie die MOD/SEQ-Taste [z]. Mit Hilfe der UV/VIS- und der MOD/SEQ-Taste lässt sich der Beleuchtungsdom in drei verschiedene Betriebsmodi versetzen und über den 6-stufigen Intensitätsregler lässt sich die Intensität der VIS- und UV-LED’s einstellen.
Hinweis
Vergewissern Sie sich, dass die Lichtschutzmäntel montiert sind siehe 3.6 bevor Sie die LED’s einschalten.
4.1 Betriebsmodi
4.1.1 VIS-SEQ Modus

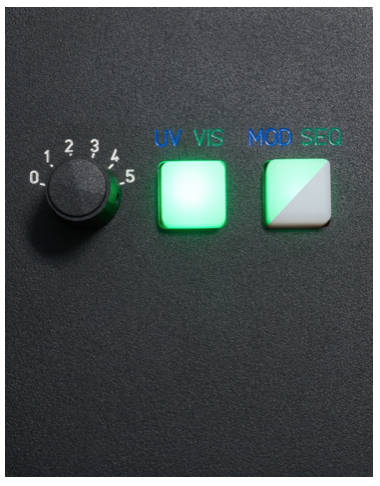

Wird der Beleuchtungsdom aufgestartet, leuchtet die Hintergrundbeleuchtung der MOD/SEQ-Taste kontinuierlich in grüner Farbe auf und die der UV/VIS-Taste blinkt grün. Der Beleuchtungsdom befindet sich im VIS-SEQ Modus und ist bereit für eine Sequenzaufnahme. Wird die Sequenzaufnahme gestartet, leuchtet im Beleuchtungs-dom ein VIS-LED nach der anderen für 150 ms auf. Dabei leuchtet die MOD/SEQ-Taste jeweils kurz in roter Farbe auf. Wird eine laufende Sequenzaufnahme unterbrochen, kann der Beleuchtungsdom durch langes drücken auf die MOD/SEQ-Taste wieder auf den Anfang der Sequenz zurückgesetzt werden.
4.1.2 VIS-MOD Modus

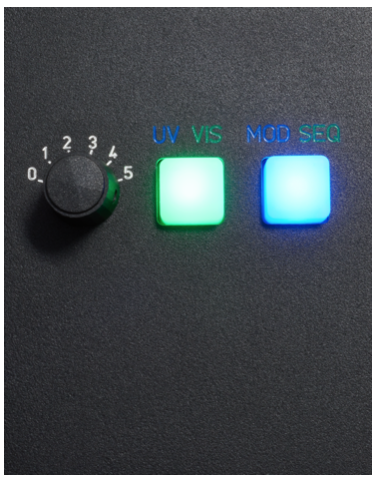

In diesem Betriebsmodus leuchten alle VIS-LED’s im Beleuchtungsdom kontinuierlich auf. Dieser Betriebsmodus erlaubt es Ihnen vor dem Start einer Sequenzaufnahme Kameraeinstellungen vorzunehmen oder den Beleuchtungsdom als Lichtquelle für einfache Fotografien zu benutzen. Sie gelangen in diesen Betriebsmodus indem Sie zunächst sicherstellen, dass die UV/VIS-Taste grün leuchtet (andernfalls drücken Sie diese ein mal) und anschliessend auf die MOD/SEQ-Taste drücken. Die MOD/SEQ-Taste leuchtet nun kontinuierlich in blauer Farbe.
4.1.3 UV-MOD Modus

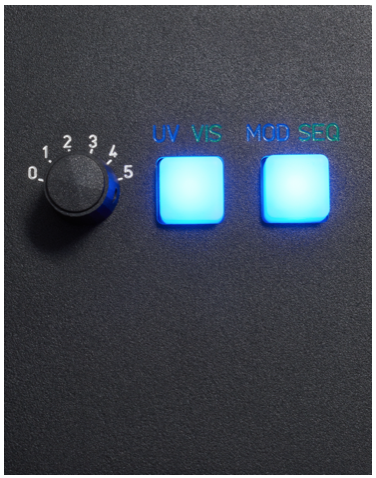

In diesem Betriebsmodus leuchten alle UV-LED’s im Beleuchtungsdom kontinuierlich auf. Dieser Betriebsmodus erlaubt es Ihnen den Beleuchtungsdom als UV-Lichtquelle für UV-Fotografien zu benutzen. Sie gelangen in diesen Betriebsmodus indem Sie die UV/VIS-Taste drücken. Diese leuchtet nun kontinuierlich in blauer Farbe. Da es nicht möglich ist Sequenzaufnahmen mit UV-Licht zu machen, wechselt der Beleuchtungs-dom dabei automatisch in den MOD-Zustand und die MOD/SEQ-Taste leuchtet ebenfalls kontinuierlich in blauer Farbe.
Hinweis
Um die UV-Belastung zu reduzieren, schalten sich die UV-LED's nach einer Minute automatisch aus und der Beleuchtungsdom wechselt in den VIS-SEQ-Modus. Um wieder in den UV-MOD-Modus zu gelangen, drücken Sie einfach einmal die UV-VIS-Taste.
4.2 Intensitätsregler
Über den 6-stufigen Intensitätsregler [x] lässt sich die Intensität der VIS- und UV-LEDs einstellen. Die Leistungen der LEDs sind für jeden Betriebsmodus und jede Intensitätsstufe in der unterstehenden Tabelle angegeben.
| Intensitätsstufe | 0 | 1 | 2 | 3 | 4 | 5 |
|---|---|---|---|---|---|---|
| VIS-SEQ (Leistung pro LED in W) | 0.0 | 0.63 | 1.3 | 2.5 | 5.0 | 10 |
| VIS-MOD (Gesamtleistung in W) | 0.0 | 0.94 | 1.9 | 3.8 | 7.5 | 15 |
| VIS-MOD (Gesamtleistung in W) | 0.0 | 1.1 | 2.3 | 4.5 | 9.0 | 18 |
